今天分享25种金属成型工艺:01压铸、02砂模铸造、03熔模铸造、04模锻、05锻造、06轧制、07压力铸造、08低压铸造、09离心铸造、10消失模铸造、11挤压铸造、12连续铸造、13拉拔、14冲压、15金属注射成型、16车削加工、17铣削加工、18刨削加工、19磨削加工、20选择性激光熔融、21选择性激光烧结、22金属沉积、23辊轧成型、24模切、25、辊模切制程-刀模。
Logo制作工艺:点击跳转
关注我,后续持续更新表面加工、连接、切割等工艺合集干货~
压铸步骤如下:
1. 准备模具:模具决定产品形状和尺寸。
2. 金属熔化:将金属加热至液态。
3. 注射:高压下将金属注入模具。
4. 冷却:金属在模具中冷却固化。
5. 开模取出:冷却后,打开模具取出铸件。
6. 后处理:如去毛刺、打磨、清洗、涂装等。

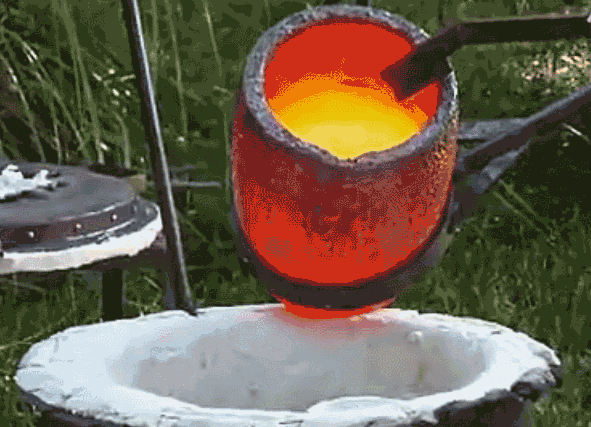

砂模铸造
砂模铸造是一种常见的铸造方法,主要用于铸造大型、中型和小型的铁、钢、铜、铝等金属零件。这种铸造方法的主要步骤包括:
1. 制作模具:首先,根据需要铸造的零件的形状和尺寸,制作出相应的砂模。
2. 倒入熔融金属:将熔融的金属倒入砂模中,等待其冷却固化。
3. 取出铸件:当金属完全冷却固化后,打开砂模,取出铸造好的零件。
砂模铸造的优点是成本低,适应性强,无论是单件生产还是批量生产都很适用。但是,由于砂模的精度较低,所以铸件的表面粗糙度较高,可能需要后续的机械加工。
熔模铸造,也被称为精密铸造或失蜡铸造,是一种能制造出精细详细、几乎无需后续加工的铸件的铸造方法。这种方法的主要步骤包括:
1. 制作蜡模:首先,根据需要铸造的零件的形状和尺寸,制作出相应的蜡模。
2. 浸涂砂浆:然后,将蜡模浸入特殊的砂浆中,形成砂壳。
3. 烧蜡:将砂壳放入热水中或用蒸汽加热,使蜡模融化并流出,留下空的砂壳。
4. 倒入熔融金属:将熔融的金属倒入砂壳中,等待其冷却固化。
5. 取出铸件:当金属完全冷却固化后,打开砂壳,取出铸造好的零件。
熔模铸造的优点是可以制造出形状复杂、精度高的铸件,且表面光滑,几乎无需后续加工。但是,由于其生产过程复杂,成本相对较高,通常用于生产精密设备的关键零件。

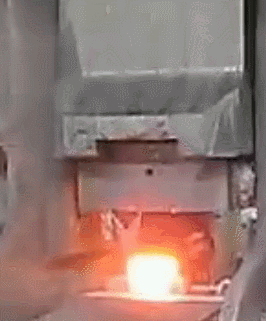

锻造是一种金属加工工艺,其主要目的是通过应用力来改变金属的形状、尺寸和性能。锻造过程通常包括以下步骤:
轧制是一种金属塑性加工方法,通过连续的变形使金属坯料的截面减小、长度增加。轧制过程中,金属坯料在两个或多个旋转的轧辊之间通过压力进行形变。轧制可以分为冷轧和热轧两种,主要区别在于加工的温度。
1. 冷轧:在室温下进行轧制,可以提高金属的强度和硬度,但塑性和韧性会降低。
2. 热轧:在金属再结晶温度以上进行轧制,可以大幅度改变金属的形状,同时保持良好的塑性和韧性。
轧制广泛应用于钢铁、有色金属、金属制品等行业,可以生产出各种型材、板材、管材等产品。
压力铸造是一种金属铸造方法,主要用于生产非铁金属(如铝、镁、锌、铜等)的复杂形状的零件。这种方法的特点是使用高压将熔融的金属快速注入到密闭的模具腔内,然后在高压下冷却固化,最后取出铸件。
压力铸造的主要步骤包括:
1. 将金属加热至液态。
2. 将液态金属在高压下注入模具。
3. 金属在模具中冷却并固化。
4. 打开模具,取出铸件。
压力铸造的优点是可以生产出精度高、表面光洁度好、内部质量均匀的复杂形状的零件,而且生产效率高,适合大批量生产。但是,模具成本高,不适合小批量生产。
低压铸造
低压铸造是一种铸造方法,主要用于生产铝合金、镁合金等非铁金属的复杂形状零件。这种方法的特点是利用气压将熔融的金属通过立管注入模具的方式进行铸造。
低压铸造的主要步骤包括:
1. 将金属加热至液态。
2. 通过调节气压,使液态金属沿立管上升,注入模具。
3. 金属在模具中冷却并固化。
4. 打开模具,取出铸件。
低压铸造的优点是可以生产出精度高、表面光洁度好、内部质量均匀的复杂形状的零件,而且由于注入压力较低,铸件内部不易产生气孔和夹渣等缺陷。同时,由于模具受力均匀,模具寿命较长。但是,设备投资较大,生产效率相对较低。
离心铸造
离心铸造是一种铸造方法,它利用离心力将熔融的金属填充到模具腔内,并使其凝固成型。这种方法主要用于生产对称轴类零件,如管材、轴类零件、环类零件等。
离心铸造的主要步骤包括:
1. 将金属加热至液态。
2. 将液态金属倒入旋转的模具中。
3. 利用离心力,使金属液在模具内均匀分布并冷却固化。
4. 停止旋转,打开模具,取出铸件。
离心铸造的优点是可以生产出内外表面光洁、质量均匀、无气孔、无夹渣的铸件,而且可以生产出壁厚均匀或壁厚变化的复杂形状的零件。但是,设备投资较大,生产效率相对较低,且对工人的操作技能要求较高。

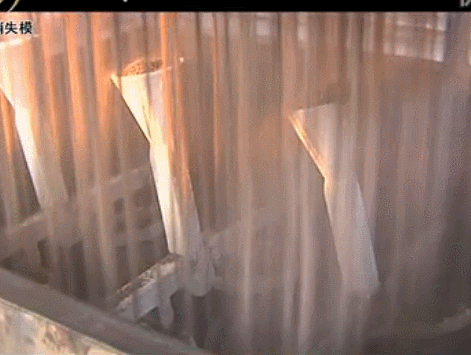

消失模铸造
消失模铸造,又称为精密铸造或投资铸造,是一种通过制作可熔模型的复制品,覆盖多层耐火材料,然后熔化模型并取出,最后将金属倒入获得的型腔中,使其冷却后得到铸件的铸造方法。
消失模铸造的主要步骤包括:
1. 制作可熔模型:这通常是通过蜡或塑料制成的。
2. 制作石膏模型:将可熔模型浸入石膏浆中,然后等待石膏硬化。
3. 熔化并移除模型:将石膏模型加热,使内部的可熔模型熔化并流出。
4. 倒入金属:将熔融的金属倒入石膏模型中。
5. 冷却和取出铸件:等待金属冷却并固化,然后打破石膏模型,取出铸件。
消失模铸造的优点是可以生产出形状复杂、尺寸精度高、表面光洁度好的铸件,适用于生产大批量的精密铸件。但是,由于需要制作可熔模型和石膏模型,生产周期较长,成本较高。
挤压铸造
挤压铸造是一种铸造工艺,它是通过将熔融的金属材料在高压下注入到封闭的模具腔内,然后在压力作用下使金属材料冷却固化,最后打开模具取出铸件。
挤压铸造的主要步骤包括:
1. 预热模具:模具需要预热到一定的温度,以防止熔融的金属在接触模具时过早冷却。
2. 注入金属:将熔融的金属材料注入模具腔内。
3. 应用压力:在金属冷却固化的过程中,维持或增加压力。
4. 打开模具和取出铸件:当金属完全冷却固化后,打开模具,取出铸件。
挤压铸造的优点是可以生产出尺寸精度高、表面光洁度好的铸件,而且生产效率高,适用于大批量生产。但是,设备投资大,对金属材料的流动性和模具材料的强度有较高的要求。
连续铸造
连续铸造是一种现代钢铁生产中常用的铸造方法,它是将熔融的钢水从钢包中倒入结晶器,在冷却水的冷却作用下,钢水在结晶器中部分凝固成为壳,在拉出装置的牵引下,连续地从结晶器中拉出并通过二冷区继续冷却,最后通过切割装置将其切割成一定长度的坯料。
连续铸造的主要步骤包括:
1. 倒入钢水:将熔融的钢水从钢包中倒入结晶器。
2. 形成壳:在冷却水的冷却作用下,钢水在结晶器中部分凝固成为壳。
3. 拉出和冷却:在拉出装置的牵引下,连续地从结晶器中拉出并通过二冷区继续冷却。
4. 切割:通过切割装置将其切割成一定长度的坯料。
连续铸造的优点是生产效率高,能大大节约能源,提高金属的回收率,而且生产出的坯料质量好,内部组织均匀。但是,设备投资大,对操作技术要求高。
拉拔
拉拔是一种金属塑性加工工艺,主要用于生产棒材、管材和型材等。它是通过在金属材料上施加拉力,使材料通过模具,改变其截面形状和尺寸,达到所需的机械性能和形状。
拉拔过程的主要步骤包括:
1. 材料准备:选择适当的金属材料,通常是棒材或管材,然后进行预处理,如退火、酸洗等。
2. 模具准备:选择适当的模具,模具的形状和尺寸决定了拉拔后的产品形状和尺寸。
3. 拉拔:将金属材料通过模具,施加拉力,使其形状和尺寸发生改变。
4. 后处理:拉拔后的产品可能需要进行后处理,如切割、热处理、表面处理等。
拉拔的优点是可以生产出尺寸精度高、表面光洁度好的产品,而且生产效率高,适用于大批量生产。但是,对材料的塑性和韧性要求高,不适合硬度过大或塑性差的材料。
冲压
冲压是一种金属加工工艺,通过应用压力,使金属材料在模具中发生塑性变形或分离,从而获得预定形状和尺寸的零件或半成品的过程。
冲压过程的主要步骤包括:
1. 材料准备:选择适当的金属材料,通常是板材或带材,然后进行预处理,如退火、酸洗等。
2. 模具准备:选择适当的模具,模具的形状和尺寸决定了冲压后的产品形状和尺寸。
3. 冲压:将金属材料放入模具中,施加压力,使其形状和尺寸发生改变。
4. 后处理:冲压后的产品可能需要进行后处理,如切割、热处理、表面处理等。
冲压的优点是可以生产出尺寸精度高、表面光洁度好的产品,而且生产效率高,适用于大批量生产。但是,对材料的塑性和韧性要求高,不适合硬度过大或塑性差的材料。

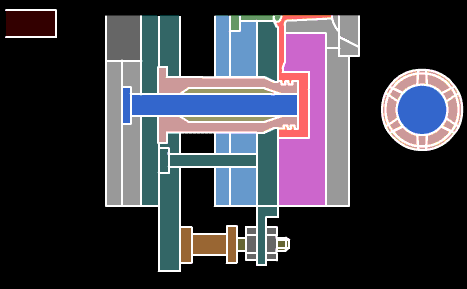

金属注射成型
金属注射成型(Metal Injection Molding,简称MIM)是一种新型的金属零件成型技术。它将塑料注射成型技术和粉末冶金技术相结合,可以制造出形状复杂、性能优良的金属零件。
MIM的主要步骤包括:
1. 混合:将金属粉末和热塑性粘合剂混合在一起,形成均匀的混合料。
2. 注射:将混合料注射到模具中,形成预定形状的绿体。
3. 脱脂:将绿体中的粘合剂去除,留下金属骨架。
4. 烧结:将金属骨架在高温下烧结,使金属粉末颗粒之间形成强烈的冶金键合,形成最终的金属零件。
MIM的优点是可以制造出形状复杂、尺寸精度高、性能优良的金属零件,而且生产效率高,适用于大批量生产。但是,设备投资大,生产过程复杂,对材料和工艺控制要求高。

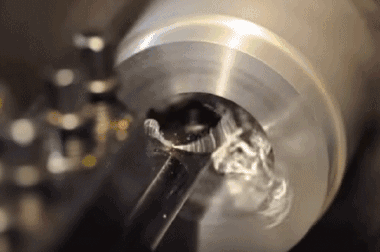

车削加工
车削加工是一种通过旋转工件并用切削工具切除工件材料的方法,以生成所需的形状和尺寸。这是一种非常常见的金属加工方法,可以用于生产各种形状和尺寸的零件。
车削加工的主要步骤包括:
1. 工件安装:首先,将工件安装在车床的主轴上,使其可以旋转。
2. 切削工具选择和设置:选择合适的切削工具,并将其设置在合适的位置。
3. 车削:启动车床,使工件旋转,然后将切削工具推进工件,切除工件的材料。
4. 检查和后处理:车削完成后,检查工件的尺寸和表面质量,如果需要,进行后处理,如磨削、抛光等。
车削加工的优点是可以生产出尺寸精度高、表面质量好的零件,而且可以处理各种材料,包括硬质合金和非金属材料。但是,对工件的形状有一定的限制,不适合处理太复杂的形状。
铣削加工
铣削加工是一种使用旋转刀具对工件进行切削的机械加工方法。在铣削过程中,工件是静止的,而刀具进行旋转和移动,通过刀具的切削运动和工件的进给运动,去除工件的余料,形成所需的形状和尺寸。
铣削加工的主要步骤包括:
1. 工件安装:首先,将工件安装在工作台或夹具上。
2. 刀具选择和设置:选择合适的铣刀,并将其安装在铣床的主轴上。
3. 铣削:启动铣床,使铣刀旋转,然后将工件进行适当的进给,使铣刀切入工件,去除工件的余料。
4. 检查和后处理:铣削完成后,检查工件的尺寸和表面质量,如果需要,进行后处理,如磨削、抛光等。
铣削加工的优点是可以处理各种形状的工件,包括复杂的曲面和凹槽,而且可以处理硬质材料。但是,铣削加工的尺寸精度和表面质量通常不如车削加工。
刨削加工
刨削加工是一种机械加工方式,主要用于加工各种平面,如水平面、垂直面和斜面等,也可用于加工T型槽、V型槽等。刨削加工的特点是刀具进行直线切削运动,工件在刀具闲置时进行间歇进给。
刨削加工的主要步骤包括:
1. 工件安装:首先,将工件安装在工作台或夹具上。
2. 刀具选择和设置:选择合适的刨刀,并将其安装在刨床的刀架上。
3. 刨削:启动刨床,使刀具进行直线切削运动,然后在刀具闲置时,将工件进行适当的进给,使刀具切入工件,去除工件的余料。
4. 检查和后处理:刨削完成后,检查工件的尺寸和表面质量,如果需要,进行后处理,如磨削、抛光等。
刨削加工的优点是可以处理大型工件,而且设备结构简单,操作方便。但是,刨削加工的生产效率较低,尺寸精度和表面质量也不如磨削和铣削加工。
磨削加工

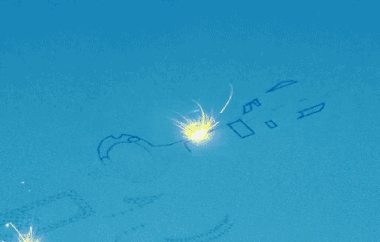

选择性激光熔融
选择性激光熔融(Selective Laser Melting,简称SLM)是一种增材制造技术,也被称为3D打印技术的一种。它使用高功率密度的激光在粉末床上逐层扫描,根据数字化的3D模型数据,将金属粉末熔融并固化,最终形成具有完全密度和良好机械性能的零件。
SLM技术的主要步骤包括:
1. 数据处理:首先,根据设计的3D模型,生成对应的切片数据。
2. 粉末铺层:在工作平台上均匀铺设一层金属粉末。
3. 激光熔融:使用激光按照切片数据进行扫描,将粉末熔融并固化。
4. 平台下降和粉末铺层:完成一层熔融后,工作平台下降一层的厚度,然后再铺设一层粉末,进行下一层的熔融。
5. 零件清理和后处理:完成所有层的熔融后,清理掉未熔融的粉末,取出零件,如果需要,进行后处理,如热处理、机械加工等。
SLM技术的优点是可以直接制造复杂结构的金属零件,如轻量化结构、内部通道等,而且零件的性能接近于锻造件。但是,SLM技术的生产效率较低,设备和材料成本较高,对操作技术要求较高。
选择性激光烧结
选择性激光烧结(Selective Laser Sintering,简称SLS)是一种增材制造技术,也是3D打印技术的一种。它使用激光作为能源,将粉末材料(如塑料、金属、陶瓷等)逐层烧结,根据数字化的3D模型数据,最终形成实体零件。
SLS技术的主要步骤包括:
1. 数据处理:首先,根据设计的3D模型,生成对应的切片数据。
2. 粉末铺层:在工作平台上均匀铺设一层粉末材料。
3. 激光烧结:使用激光按照切片数据进行扫描,将粉末烧结并固化。
4. 平台下降和粉末铺层:完成一层烧结后,工作平台下降一层的厚度,然后再铺设一层粉末,进行下一层的烧结。
5. 零件清理和后处理:完成所有层的烧结后,清理掉未烧结的粉末,取出零件,如果需要,进行后处理,如研磨、涂装等。
SLS技术的优点是可以直接制造复杂结构的零件,不需要支撑结构,而且可以使用各种类型的材料。但是,SLS技术的精度和表面质量相对较低,对操作技术和环境要求较高。
金属沉积
金属沉积加工工艺主要有:
1. 电镀:通过电解反应,在工件表面沉积金属或合金。工件作为阴极,被电镀金属作为阳极,通过直流电使金属离子在工件表面形成镀层。
2. 化学镀:通过化学反应,在工件表面沉积金属或合金。工件在含金属离子的溶液中,金属离子在工件表面还原为金属原子,形成镀层。
3. 物理气相沉积(PVD)和化学气相沉积(CVD):通过物理或化学方法,将金属或金属化合物从固态转为气态,然后在工件表面冷凝形成薄膜。
4. 激光沉积:利用激光将金属从固态或液态转为气态,然后在工件表面形成薄膜。
选择哪种工艺取决于工件的材料、形状、尺寸、功能要求及生产成本等因素。
滚轧成型
滚轧成型的主要特点有:
1. 生产效率高,适合大批量生产。
2. 可以制造出截面复杂的长材料。
3. 可以改善金属的机械性能。
4. 能够减少材料的浪费。
滚轧成型广泛应用于汽车、船舶、航空、建筑、电力等行业的零件制造。
模切
模切是一种材料加工技术,主要用于对各种软硬材料进行形状切割。这种方法需要使用特制的模具,模具的形状和尺寸与最终产品的形状和尺寸相同。在模切过程中,材料被放置在模具下,然后通过压力使模具切入材料,从而得到所需的形状。
辊模切制程-刀模
刀模是滚模切制程中的关键部分,它的形状和尺寸决定了模切产品的形状和尺寸。刀模通常由硬质合金或钢制成,可以根据产品的需求定制各种形状和尺寸。刀模的设计和制造需要非常精确,以确保模切产品的质量和精度。
